エロワ PM ツーリング

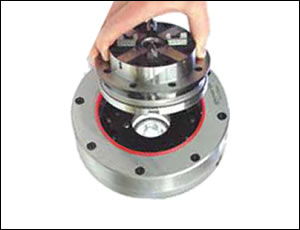

エロワＰＭツーリングは大きなクランプ力をもつツーリングシステムです。独自の外周クランプ機構の採用により安定したクランプ性能が得られます。高い加工圧力が発生する切削・研削加工や粉末プレス加工などの分野において高精度な段取り交換を可能にし、自動化に対応することができます。

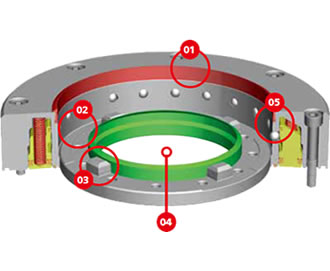

※ＰＭツーリングの概要図はこちら（別ウィンドウが開きます。）

チャックはプレサイズ、マルチ、ヘラクレスの3タイプが用意されています。

チャックタイプ	プレサイズ	マルチ	ヘラクレス
繰返し精度	2 μm	2 μm	2 μm
パレット外径	128 mm	128/190 mm	105/195 mm
開口部内径	86 mm	86/141 mm	34/131 mm
許容圧力	500 - 1000 kN	500 - 1500 kN	1500 - 2500 kN

負荷の大きな加工を含めて幅広く対応できます。

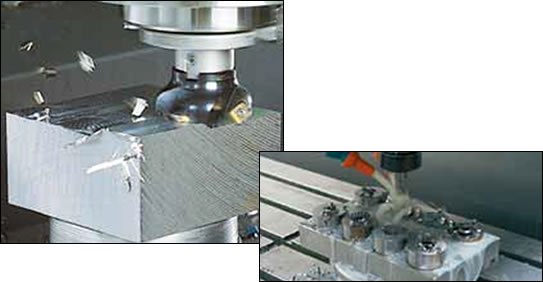

フライス加工

各種のアダプターの段取り換えが効率よく行えます。

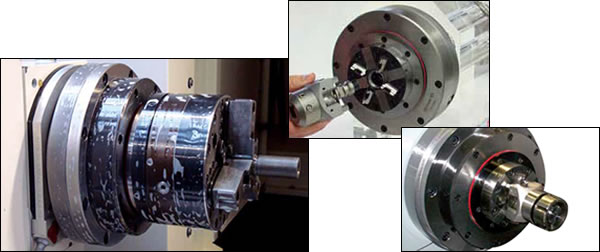

旋盤加工

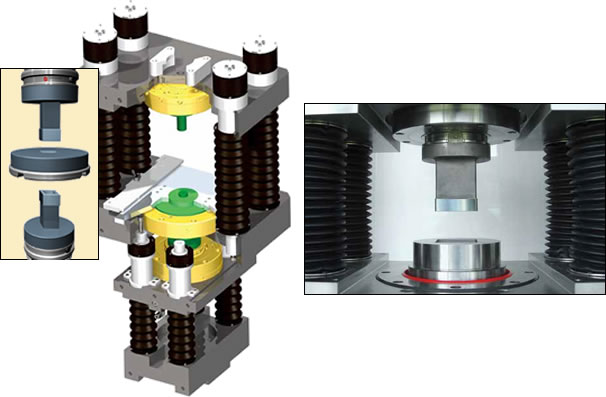

センター開口部のある強力な3個のチャックをダイ側、パンチ側に配置した運用が可能です。

ダイ・パンチはパレットに装着し、同一基準のツーリングシステムをもつ加工機で製造します。

フライス盤加工

放電加工

研削加工

ワイヤー放電加工
